최근 에너지 자원의 고갈 및 세계적인 환경오염 방지 협약 등으로 대체에너지의 개발(지열, 풍력, 조력, 태양열 등), 에너지 절감, 환경오염 물질 배출을 줄이기 위한 연구가 선진 각국에서 활발히 진행되고 있습니다.
그 중에서도 지열 열펌프 시스템에 대한 관심이 크게 대두되고 있습니다.

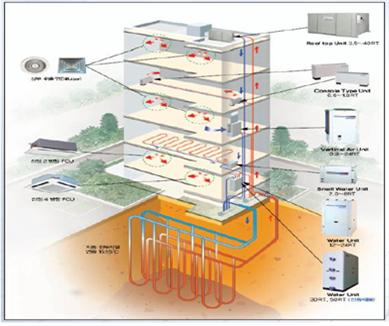

지열 열펌프 시스템은 지구 내부의 열에너지를 히트펌프의 열원으로 사용하여 가동되는 냉, 난방 시스템입니다.
지열 열펌프, 지중 열교환기 및 부하 측 열교환기로 구성되며 현재 에너지공단에서는 지열 열펌프 시스템에 적용되는 지중 열교환기로 SCW형(Standing column well)과 수직 밀폐형, 수평 밀폐형, 에너지 파일형 등 4가지 지중 열교환기가 보급되고 있습니다.
| 구분 | 수직 개방형(scw형(Standing column well)) |
|---|---|
| 지중열교환기 개요 |  |
| 굴착 깊이 | 300m~500m 깊이 굴착 |
| 공당 용량(RT) | 25RT~40RT |
| 특징 | -지하수공안에 지중열교환기를 삽입한 후 수중펌프를 설치. -지하수를 이용한 열 교환. |
| 열전달면적 | 258㎡(400M 기준) |
| 열전도도 | 2.3 ~ 2.7 W/mK |
| 구분 | 수직 밀폐형(Vertical closed loop) |
|---|---|
| 지중열교환기 개요 |  |
| 굴착 깊이 | 150m~200m 깊이 굴착 |
| 공당 용량(RT) | 2.5RT~3.5RT |
| 특징 | -굴착 깊이까지 지중열교환기(U밴드)를 삽입한 후 그라우팅재를 삽입하여 되메움 작업 진행. -밀폐된 배관안의 순환수를 이용한 열 교환. |
| 열전달면적 | 28㎡(150M 기준) |
| 열전도도 | 2.3 ~ 2.7 W/mK |
